Дроссельная заслонка — один из тех узлов, про которые вспоминают только когда что-то идёт не так. Пока она работает — её не замечают. Но когда начинаются проблемы, симптомы могут быть самыми разными: нестабильный холостой ход, провалы при разгоне, повышенный расход, ошибки по педали газа. И именно здесь начинается путаница — потому что те же симптомы дают и подсос воздуха, и проблемы с датчиками, и загрязнение форсунок. Разобраться без понимания как устроен узел — сложно.
Эта статья — системный разбор: устройство, эволюция, типичные неисправности, диагностика и нюансы по типам топлива.
Что такое дроссельная заслонка и зачем она нужна
Дроссельная заслонка — это управляемый клапан в системе впуска двигателя, который регулирует количество воздуха, поступающего в цилиндры. Больше воздуха — больше топлива — больше мощности. Меньше воздуха — двигатель работает на минимуме, режим холостого хода.
По сути это главный регулятор нагрузки двигателя. Всё остальное — топливная система, зажигание, фазы газораспределения — подстраивается под то положение, которое занимает заслонка в конкретный момент.

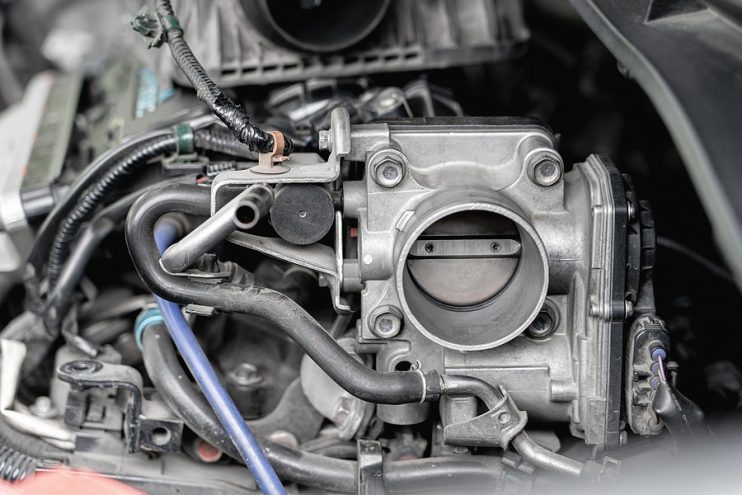

Конструктивно узел простой: корпус с круглым каналом, внутри которого на оси сидит поворотная пластина — собственно заслонка. В закрытом положении пластина перекрывает канал почти полностью, в открытом — встаёт параллельно потоку воздуха и практически не мешает ему. Угол поворота пластины — от нуля до девяноста градусов.
Эволюция: от тросика к электронике
Механический привод — тросик от педали
На автомобилях до конца 90-х — начала 2000-х годов дроссельная заслонка была связана с педалью газа механически: стальным тросиком. Нажал педаль — потянул тросик — заслонка открылась ровно настолько, насколько нажал. Прямая, понятная, честная связь.
У механики были свои проблемы: тросик растягивался, оболочка трескалась на морозе, регулировки сбивались. Но диагностика была тривиальной — потянул, проверил, подтянул или заменил.
Электронный привод — drive-by-wire
С начала 2000-х механический тросик начал массово уходить в прошлое. Его место занял электронный привод — система e-gas или drive-by-wire. Педаль газа теперь не тянет заслонку — она лишь отправляет сигнал в блок управления двигателем (ЭБУ). Блок анализирует сигнал, сопоставляет его с данными других датчиков и только после этого командует мотору-приводу в корпусе дроссельной заслонки открыться на нужный угол.
Между нажатием педали и движением заслонки теперь стоит компьютер. Это дало возможность реализовать системы стабилизации, круиз-контроль, ограничение тяги при пробуксовке, адаптивные режимы движения. Всё это требовало именно электронного управления заслонкой — механика просто не позволяла вмешиваться в связь педаль-дроссель.
Цена этого прогресса — усложнение конструкции и новые виды неисправностей, которых раньше не существовало.
Устройство электронной дроссельной заслонки

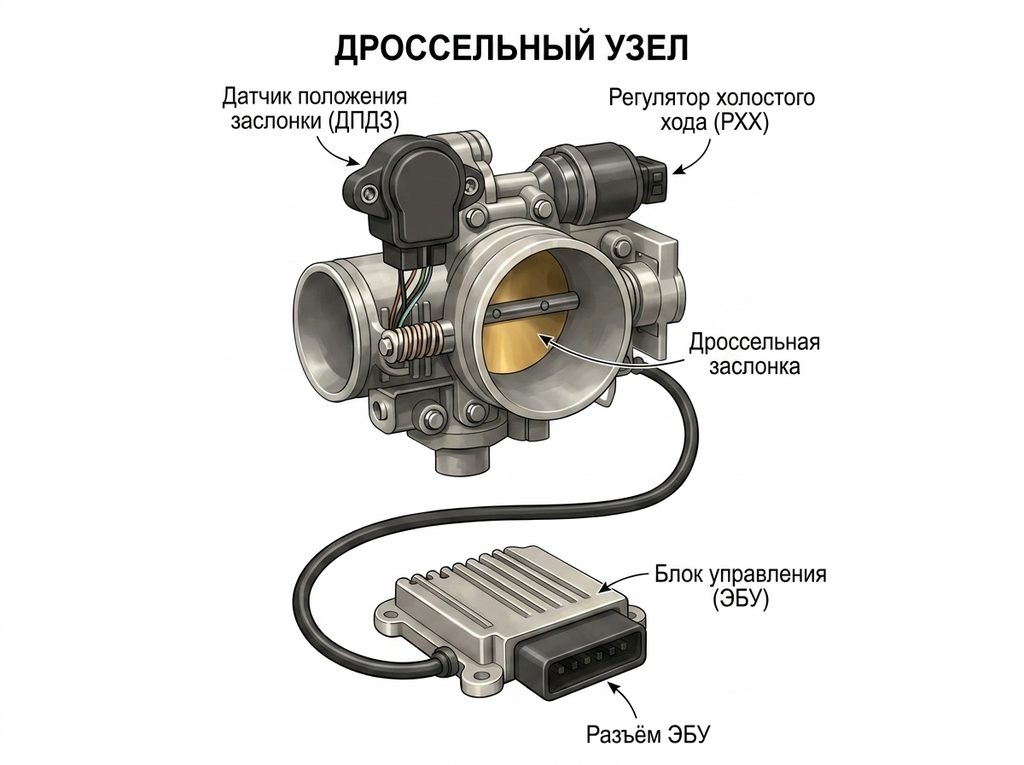

Современный корпус дроссельной заслонки — это компактный мехатронный узел, в котором совмещены несколько элементов.
Корпус и заслонка. Обычно алюминиевый корпус с полированным или покрытым каналом. Сама заслонка — стальная или алюминиевая пластина на оси. В современных конструкциях ось уплотняется миниатюрными подшипниками вместо втулок — меньше люфт, точнее позиционирование.
Электромотор с редуктором. Небольшой постоянный или шаговый мотор, через редуктор вращающий ось заслонки. Обеспечивает плавное и точное открытие в диапазоне от полностью закрытого до полностью открытого положения.
Возвратная пружина. Критически важный элемент безопасности. Если питание пропадёт или мотор откажет — пружина возвращает заслонку в положение частичного открытия (обычно 5-7 градусов). Это аварийное положение: двигатель продолжает работать, автомобиль сохраняет минимальную тягу для безопасного съезда на обочину. Полностью закрытое или полностью открытое положение при отказе электроники — одинаково опасны.
Датчик положения дроссельной заслонки (ДПДЗ). Обычно два датчика на одной оси — они работают в паре и контролируют друг друга. ЭБУ постоянно сравнивает их показания: если разница выходит за допустимый предел — ошибка, аварийный режим. Такое дублирование — требование безопасности, потому что некорректный сигнал с датчика может привести к неконтролируемому открытию заслонки.
Датчик педали акселератора (ДПА). Технически находится в педальном узле, но функционально неотделим от системы управления дросселем. Тоже дублированный, тоже с перекрёстным контролем.
С какими системами сопряжена дроссельная заслонка
Дроссельная заслонка работает не изолированно — она часть большой системы управления двигателем, и её корректная работа зависит от нескольких смежных узлов.
Датчик массового расхода воздуха (ДМРВ/MAF). Измеряет количество воздуха, фактически прошедшего через дроссель. ЭБУ использует эти данные для расчёта дозы топлива. Загрязнённый или неисправный ДМРВ даёт неправильную картину даже при исправной заслонке — симптомы похожи.
Датчик абсолютного давления во впускном коллекторе (MAP). На части двигателей используется вместо ДМРВ или совместно с ним. Измеряет разрежение за дросселем — косвенная оценка нагрузки на двигатель.
Регулятор холостого хода (РХХ). На старых конструкциях с механическим приводом — отдельный узел, управляющий подачей воздуха в обход заслонки на холостом ходу. На электронных дросселях его функция реализована через положение самой заслонки — отдельного регулятора нет.
Система вентиляции картера (PCV). Картерные газы подводятся во впускной тракт, как правило до или после дроссельной заслонки. Если клапан PCV залип или шланг треснул — во впуск поступают масляные пары, которые оседают на стенках корпуса и самой заслонке.
Система рециркуляции отработавших газов (EGR). На дизелях и части бензиновых двигателей отработавшие газы возвращаются во впуск. Это один из главных источников загрязнения дроссельной заслонки на дизельных моторах.
Турбонаддув. На турбированных двигателях дроссельная заслонка работает в условиях избыточного давления, а не разрежения. Это влияет и на конструкцию корпуса, и на логику диагностики.
Что загрязняется и почему

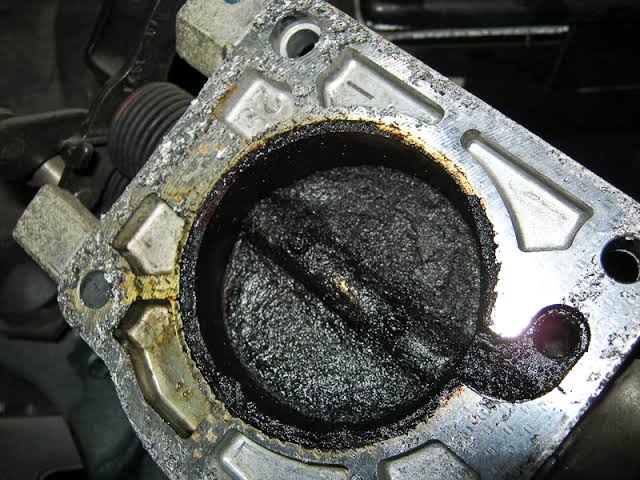

Загрязнение дроссельной заслонки — самая распространённая причина проблем с этим узлом. Через дроссельный узел постоянно проходит воздух с микрочастицами пыли, которые не задержал воздушный фильтр. Одновременно система вентиляции картера подаёт во впуск масляные пары. Эти пары оседают на стенках канала и на пластине заслонки, образуя липкий слой, который накапливает пыль. Со временем слой становится плотным нагаром.
На дизельных двигателях ситуация хуже: система EGR возвращает во впуск газы с высоким содержанием сажи. Дроссельный канал на дизеле может зарасти нагаром значительно быстрее, чем на бензиновом моторе.
Последствия загрязнения — нарушение точности позиционирования заслонки, изменение характеристики потока воздуха в канале, залипание в определённых положениях. ЭБУ это видит через сигналы датчиков и пытается компенсировать — но возможности адаптации ограничены.
Типичные неисправности
Загрязнение канала и пластины. Самое распространённое. Симптомы: нестабильный холостой ход, плавающие обороты, рывки при трогании, повышенный расход. На бензиновых двигателях часто решается чисткой. На дизелях — зависит от степени загрязнения.
Износ или отказ датчика положения (ДПДЗ). Симптомы: ошибки в памяти ЭБУ, рывки при плавном нажатии педали, аварийный режим с ограничением мощности. Часто сопровождается кодами P0120-P0124 и аналогичными.
Износ подшипников или втулок оси. Появляется люфт заслонки, ЭБУ не может точно позиционировать её. Симптомы похожи на проблемы с датчиком — нестабильность, ошибки. Диагностируется при снятом узле.
Отказ мотора привода. Реже, но бывает. Полная потеря управления заслонкой — аварийный режим, резкое ограничение мощности. Ошибки по цепи привода.
Как отличить проблему дросселя от подсоса воздуха
Это один из самых частых диагностических вопросов — симптомы похожи, а причины принципиально разные.
Подсос воздуха — это неконтролируемое поступление воздуха во впуск в обход дроссельной заслонки: через треснувший патрубок, повреждённый шланг, негерметичный впускной коллектор или неплотно посаженный датчик. ЭБУ не знает об этом воздухе, потому что он прошёл мимо ДМРВ, — и смесь оказывается беднее расчётной.
Общие симптомы: нестабильный холостой ход, плавающие обороты, иногда ошибки по составу смеси.
Как их различить на практике:
Реакция на прогрев. Подсос воздуха проявляется ярче на холодном двигателе — воздух плотнее, разрежение выше, подсос сильнее. По мере прогрева резинки чуть расширяются, симптомы могут ослабевать. Проблема с дросселем обычно стабильна по температуре.
Реакция на обороты. При подсосе симптомы часто меняются с ростом оборотов — на высоких нагрузках разрежение в коллекторе падает и подсос уменьшается. Нестабильность именно на холостом ходу и при малых нагрузках — характерный признак подсоса.
Ошибки в памяти ЭБУ. Проблема дросселя почти всегда даёт конкретные коды, связанные с положением заслонки или педалью газа (P0120-P0124, P2135 и подобные). Подсос чаще даёт ошибки по составу смеси (P0171 — обеднение) или по датчику кислорода.
Диагностика дымом. Самый надёжный способ обнаружить подсос — дымогенератор. Во впускной тракт подаётся дым под небольшим давлением, двигатель заглушен. Любая негерметичность немедленно выдаёт себя дымом в нужном месте. Метод находит утечки там, где визуальный осмотр и прослушивание бессильны — особенно в труднодоступных местах под коллектором или за двигателем. Это обязательный инструмент в арсенале диагностики — не экзотика, а стандарт.
Чистка дросселя при подсосе воздуха не даст результата — нужно искать место утечки. И наоборот: герметизация всех соединений не поможет, если заслонка загрязнена.

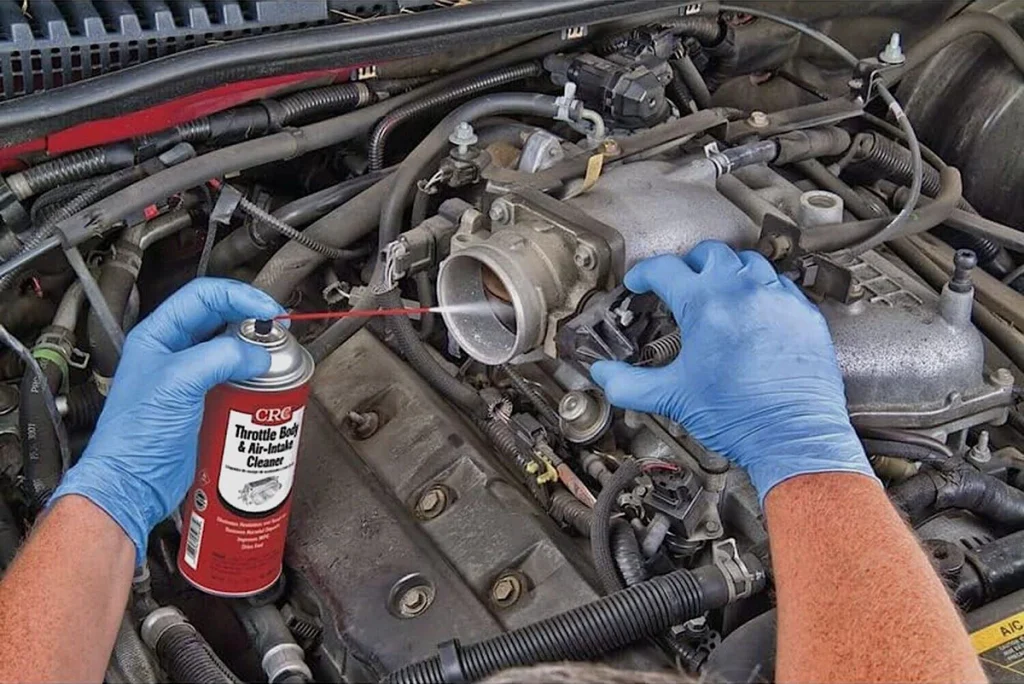

Чистка дроссельной заслонки: когда нужна и как правильно
Чистка — это регламентная процедура, которую имеет смысл делать превентивно каждые 50-80 тысяч километров или при появлении первых симптомов нестабильного холостого хода.
Важный момент для электронных дросселей: после чистки почти всегда требуется сброс адаптаций и обучение нулевого положения заслонки. Если этого не сделать — ЭБУ продолжает работать со старыми данными, которые больше не соответствуют реальным характеристикам чистого дросселя. Симптомы могут сохраниться или измениться.
Процедура обучения выполняется через диагностический сканер. На некоторых платформах есть специальная последовательность действий с ключом зажигания без сканера — но это исключение, а не правило.
Что нельзя делать при чистке электронного дросселя: использовать агрессивные растворители, которые могут повредить покрытие канала или датчики. Специализированные очистители для дроссельных заслонок — обязательно, не карбклинер и не универсальный обезжириватель.
Диагностика: что и как проверять
Визуальный осмотр. Снять воздуховод, осмотреть канал и пластину — степень загрязнения видна сразу. Проверить целостность патрубков и хомутов.
Сканер и коды ошибок. Первый шаг при любых симптомах. Коды по ДПДЗ, педали газа, составу смеси — каждый указывает на свою зону поиска. Живые данные со сканера важнее кодов: смотреть сигналы обоих датчиков положения заслонки, их согласованность, реакцию на движение педали.
Осциллограф. Для детальной диагностики датчиков — особенно при нестабильных симптомах, которые не воспроизводятся при подключённом сканере.
Дымогенератор. Для исключения подсоса воздуха — обязательный инструмент при нестабильном холостом ходу, когда дроссель чистый и коды по нему отсутствуют.
Проверка ДМРВ. Загрязнённый или неисправный датчик массового расхода воздуха даёт симптомы, почти неотличимые от проблем дросселя. Исключить его нужно параллельно.
Бренды: OEM-поставщики и aftermarket-аналоги
Дроссельные заслонки производят несколько крупных поставщиков первого уровня, работающих непосредственно с конвейерами автопроизводителей.
Bosch — один из крупнейших OEM-поставщиков по всему миру, производит дроссельные заслонки на тех же линиях, что и оригинальные детали. Широкая номенклатура, хорошая доступность в aftermarket.
Continental — сильная позиция по европейским платформам, особенно VAG-группа и Mercedes. Глубокая интеграция с электронными системами управления.
Denso — основной поставщик для японских производителей: Toyota, Honda, Subaru. На этих платформах деталь Denso часто и есть оригинал под другим брендом.
Hitachi Astemo — крупный игрок по японским и корейским платформам.
Magneti Marelli (FORVIA Marelli) — традиционно сильны по итальянским маркам и части французских платформ.
В aftermarket, помимо оригинальных поставщиков, работает большой рынок заменителей. Одни бренды поставляют буквально те же детали что и на конвейер (Bosch, Denso, Continental в своих aftermarket-линейках), другие производят аналоги собственной разработки.
Отдельный вопрос — многочисленные китайские производители, активно заполняющие рынок недорогими аналогами. Механическая часть у них нередко приемлемого качества, но датчики положения — зона риска: несоответствие характеристик оригинальному датчику может привести к нестабильной работе системы управления или быстрому выходу из строя.
Нюансы по типам топлива
Бензин
Стандартная история: загрязнение от картерных газов, периодическая чистка, замена датчиков по мере износа. На атмосферных двигателях дроссельная заслонка работает в условиях разрежения. На турбированных — за дросселем давление наддува, конструкция должна это учитывать.
Дизель
На большинстве современных дизельных двигателей дроссельная заслонка есть, но её роль иная — она не регулирует мощность (это делает топливная система через ТНВД и форсунки), а управляет разрежением во впуске для корректной работы EGR и при торможении двигателем.
Главная проблема дизельного дросселя — интенсивное загрязнение сажей через систему EGR. На некоторых платформах дроссель приходит в состояние «не открывается» из-за нагара — двигатель не запускается или работает с серьёзными ошибками. Чистка здесь более трудоёмкая и требуется чаще.
Газ (ГБО — LPG/CNG)
Установка газобаллонного оборудования создаёт специфические нагрузки на дроссельную заслонку и систему управления двигателем.
Газ как топливо имеет другой стехиометрический состав смеси и другую скорость горения по сравнению с бензином. Хорошо настроенная система ГБО переключает управление топливоподачей на газовый блок, но дроссельная заслонка остаётся общей для обоих режимов.
Проблема возникает когда газовое оборудование настроено некорректно: ЭБУ бензиновой системы получает сигналы от лямбда-зонда о несоответствии состава смеси и вносит адаптационные поправки. При переключении обратно на бензин эти поправки оказываются некорректными — смесь уходит в сторону, двигатель работает нестабильно. Решение — корректная настройка ГБО с замкнутым контуром управления и периодический сброс адаптаций ЭБУ.
Отдельный нюанс: газ суше бензина и не обеспечивает смазку деталей впускного тракта. При длительной эксплуатации преимущественно на газе ось заслонки подвергается несколько большему износу. Не критично при нормальной эксплуатации, но при уже изношенном дросселе ускоряет деградацию.
Итог
Дроссельная заслонка — узел небольшой, но центральный для всей системы управления нагрузкой двигателя. На современных автомобилях это уже не просто механический клапан, а мехатронный элемент, тесно интегрированный с электронным управлением.
Большинство проблем решается превентивно — регулярной чисткой и своевременной диагностикой. Но корректная диагностика требует понимания чем проблема дросселя отличается от подсоса воздуха, загрязнённого ДМРВ или отказавшего датчика. Симптомы похожи — причины разные, и подход к каждой свой.
