Кейс из практики: «Призрак» в CAN-шине, или как порванный пыльник «заставил» чистить бензобак.
История, которая наглядно показывает, как устроена современная диагностика автомобилей и почему одношаговое мышление в сервисе приводит к пустой трате денег.
К автоэлектрикам обратился автовладелец с изматывающей проблемой: на определенных режимах у машины начинали «плавать» обороты двигателя. На холостых — всё ровно, а при движении или удержании педали газа стрелка тахометра начинала жить своей жизнью.
Владелец успел пройти классический «круг ада» по разным СТО:
- Компьютерная диагностика двигателя молчит — явных ошибок нет.
- Подозрение на топливное голодание — сняли и промыли бензобак. Логичный шаг? Абсолютно. Но мимо.
- Промыли форсунки ультразвуком и поменяли свечи — без результата.
- Очистили дроссельную заслонку и заменили лямбда-зонд — снова ноль эффекта.
Мастера в сервисах только разводили руками и предлагали дальше менять исправные узлы наугад.
В чем оказалась причина?
Загадку решил диагност, который отказался от шаблонных схем и начал анализировать поток данных (Live Data) всех электронных блоков авто одновременно в момент проявления симптома.
Виновником оказался… датчик момента (крутящего момента) рулевой рейки EPS.
Цепочка событий: от попадания воды до плавающих оборотов

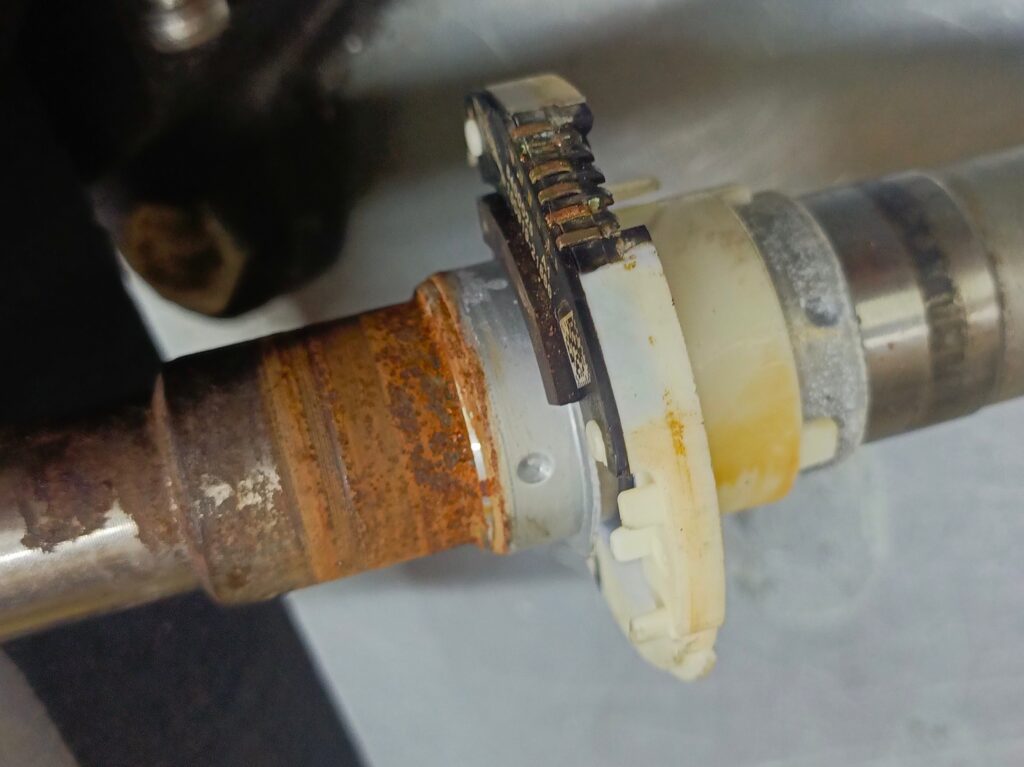

- Механический дефект: На рейке порвался защитный чехол (пыльник). Вода и грязь с дороги попали внутрь корпуса датчика момента.
- Физика и электроника: Чувствительные элементы и контакты датчика начали покрываться ржавчиной. Окислы вызвали паразитные сопротивления и утечки тока на плате.
- Цифровая шина: Вместо корректных данных датчик начал генерировать «мусорный» сигнал о том, что водитель якобы непрерывно и с разной силой крутит руль.
- Реакция ЭБУ: Электроусилитель — мощнейший потребитель тока (до 100 Ампер в пике). Чтобы при маневрах двигатель не глох от просадки напряжения, блок ЭУР отправляет командам ЭБУ двигателя: «Идет высокая нагрузка, подними обороты!». Блок управления двигателем верил этим фантомным импульсам и хаотично подстраивал смесь и дроссель.
В итоге обороты плавают, а сам двигатель, бензобак и все его датчики абсолютно исправны. Замена датчика момента EPS и восстановление герметичности пыльника полностью решили проблему.
Выводы: Чудес в технике не бывает
1. Автомобиль — это единый организм
Логика работы современных машин куда сложнее, чем кажется на поверхности. Все блоки связаны цифровыми шинами данных. Сбой в узле, который визуально никак не связан с мотором, может вызывать самые неожиданные симптомы в работе двигателя.
2. Мышление второго порядка
Большинство мастеров действуют по одношаговой логике: «Плавают обороты — значит проверяем топливную систему и двигатель». Хороший диагност мыслит на шаг вперед: «Если мотор и топливная система исправны, что еще из смежных систем может заставлять ЭБУ менять параметры работы?». Это и есть поиск косвенных причинно-следственных связей.
3. Мелочей не бывает
Обычный порванный пыльник, на который многие годами закрывают глаза, способен вывести из строя сложную электронику и заставить владельца сменить полмашины. Причина есть всегда — главное, смотреть на проблему в совокупности, а не менять детали по кругу.
Материал подготовлен при поддержке специалистов «АвтоХаб-М» — станции, специализирующейся на ремонте и восстановлении электрических рулевых реек.
