Турбокомпрессор — один из тех узлов, про которые в автомобильном сервисе говорят с уважением. Не потому что он сложный по своей сути — принцип работы у него элегантно прост. А потому что ошибки в диагностике, ремонте или эксплуатации здесь стоят дорого. Новая турбина на современный автомобиль — это несколько сотен евро минимум, а на премиальных марках счёт легко идёт на тысячи.
При этом большинство поломок турбин — рукотворные. Их можно было предотвратить. И это делает тему особенно важной — и для владельца автомобиля, и для специалиста, который занимается ремонтом.
Как работает турбина: принцип за одну минуту
Турбокомпрессор использует энергию отработавших газов, которая иначе просто улетела бы в выхлопную трубу. Горячий поток газов раскручивает турбинное колесо, которое сидит на одном валу с компрессорным колесом. Компрессорное колесо нагнетает воздух во впускной коллектор — под давлением, плотнее, чем атмосферный. Плотнее воздух — больше кислорода — больше топлива — больше мощности при том же объёме двигателя.
Вал, соединяющий оба колеса, вращается в подшипниковом узле корпуса. Обороты — от 100 000 до 300 000 об/мин в зависимости от конструкции и режима работы. При этом температура на турбинной стороне достигает 900-1000°C. Единственное, что удерживает вал в этих условиях — тонкая масляная плёнка в подшипниках. Масло здесь не просто смазка — это главный жизнеобеспечивающий ресурс турбины.

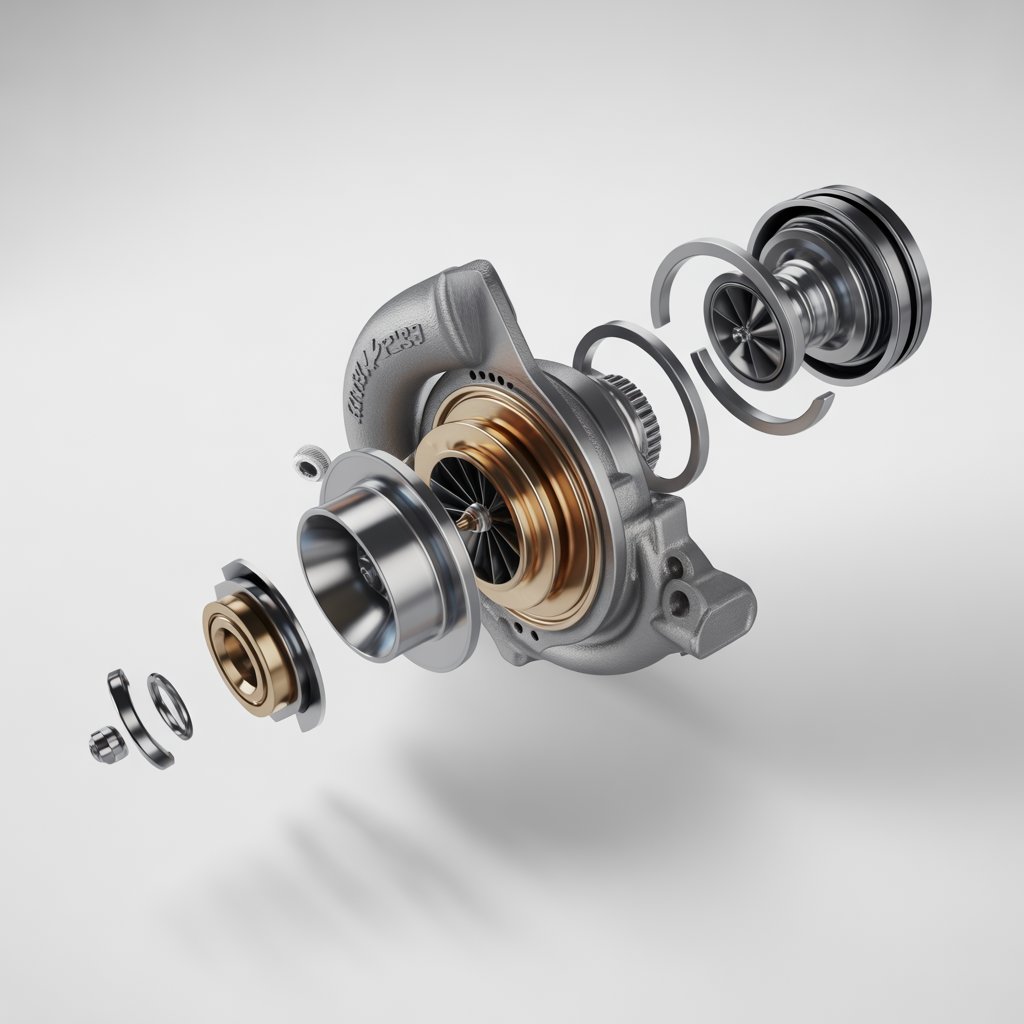

Устройство: ключевые компоненты
Турбинная секция. Корпус улитки и турбинное колесо. Работают при высокой температуре и в агрессивной среде выхлопных газов. Материал турбинного колеса — жаропрочные никелевые сплавы. Геометрия лопаток и размер улитки определяют на каких оборотах двигателя турбина начинает эффективно работать.
Компрессорная секция. Корпус и компрессорное колесо (крыльчатка). Материал — как правило алюминиевый сплав. Компрессорное колесо значительно легче турбинного — это важно для быстрого набора оборотов.
Корпус подшипников (CHRA — Center Housing Rotating Assembly). Центральный блок, в котором вращается вал. Именно его в профессиональной среде называют картриджем. Содержит подшипники, уплотнительные кольца и каналы для подачи и слива масла. Это самая сложная и дорогостоящая часть турбины.
Вал ротора. Соединяет турбинное и компрессорное колёса. Работает при высоких температурах с одной стороны и значительно более низких — с другой. Точность изготовления и балансировка вала — критические параметры.
Уплотнительные кольца. Предотвращают попадание масла в газовые тракты. Их состояние определяет, будет ли турбина «кушать» масло или нет.
Типы турбокомпрессоров
Wastegate — турбина с клапаном сброса давления
Простейшая и наиболее распространённая конструкция. При достижении заданного давления наддува часть отработавших газов перепускается мимо турбинного колеса через клапан — вестгейт. Давление наддува не растёт бесконечно, турбина не перегружается.
Wastegate бывает внутренним (клапан интегрирован в корпус турбины) и внешним (отдельный клапан в выпускном тракте — характерно для тюнинговых и спортивных применений).
Управление клапаном — пневматическое (через мембранный актуатор) или электронное (через электромагнитный клапан с управлением от ЭБУ). Электронное управление позволяет точнее регулировать давление в разных режимах работы двигателя.
VGT/VNT — турбина с изменяемой геометрией
Более сложная и значительно более эффективная конструкция. Внутри турбинной улитки установлены поворотные лопатки — они меняют угол и эффективное сечение входного канала. На малых оборотах лопатки прикрываются — скорость газов растёт, турбина раскручивается быстрее, турболаг минимален. На высоких оборотах лопатки открываются — снижают противодавление в выхлопе.
Результат — практически отсутствие турболага на бензиновых двигателях и отличная тяга «с низов» на дизелях. VGT стала стандартом для современных дизельных двигателей именно по этой причине: дизель хорошо работает с быстро реагирующей турбиной, которая обеспечивает момент уже с 1500 об/мин.
Обратная сторона — механизм изменения геометрии. Поворотные лопатки работают в среде горячих газов с частицами сажи. Со временем они закоксовываются и закисают. Лопатки перестают двигаться, турбина работает в фиксированном положении. Симптомы: потеря тяги, ошибки по давлению наддува, характерное поведение двигателя — либо «вялость» во всём диапазоне, либо турбина «запинается» в определённой точке оборотов.
Twin-scroll — раздельные каналы подачи газов
Не отдельный тип турбины, а конструктивное решение для улучшения характеристик. Выпускной коллектор разделён на два канала, каждый из которых подводит газы к своей части турбинного колеса. Цилиндры группируются так, чтобы импульсы давления от разных цилиндров не гасили друг друга.
Результат — более стабильный поток газов, лучший КПД, меньший турболаг. Twin-scroll активно применяется на современных 4-цилиндровых турбобензиновых двигателях — BMW N20/N55, Volkswagen EA888, Volvo Drive-E и многих других.
Twin-turbo — два турбокомпрессора
Схема с двумя турбинами. Реализуется в нескольких вариантах с принципиально разной логикой.
Параллельная схема. Два турбокомпрессора одинакового размера работают одновременно, каждый обслуживает свою группу цилиндров. Типично для V-образных двигателей с двумя рядами цилиндров — каждый банк получает свою турбину. Симметрия, равномерная нагрузка, хорошая производительность. Применение: BMW M54, Porsche 911 Turbo, Audi 4.0 TFSI.
Последовательная схема (sequential twin-turbo). Две турбины разного размера работают поочерёдно или совместно. Маленькая турбина отвечает за низкие обороты — она маленькая, быстро раскручивается, практически нет турболага. При росте оборотов подключается большая турбина, которая обеспечивает высокую производительность на верхах. Управление переключением — через клапаны в выхлопном тракте.
Классика жанра — Toyota Supra 2JZ-GTE, Mazda RX-7 Series 8, ранние Subaru STI. Сложнее в обслуживании: два турбокомпрессора, система клапанов, сложная диагностика при проблемах с наддувом.
Bi-turbo (параллельная схема на рядном двигателе). Один большой компрессор и один маленький, работающие в паре на одном ряду цилиндров. Менее распространён, встречается на некоторых дизельных двигателях большого объёма.
Актуаторы: как управляется геометрия и вестгейт
Актуатор — исполнительный механизм, который физически перемещает лопатки VGT или клапан вестгейта по команде системы управления.
Пневматический актуатор. Мембранная капсула, на которую подаётся давление или разрежение через электромагнитный клапан (соленоид). ЭБУ управляет соленоидом, соленоид регулирует давление на мембрану, мембрана перемещает тягу механизма. Простая, надёжная конструкция. Основная проблема — потеря герметичности мембраны со временем. Диагностика: давление управления не достигает нужного значения, актуатор не двигается на всю амплитуду.
Электронный актуатор (электромотор с редуктором). Шаговый или сервомотор напрямую управляет положением лопаток. Точнее, быстрее реагирует, позволяет реализовать более сложные стратегии управления наддувом. Активно применяется на современных двигателях — VW/Audi группы, BMW, Mercedes.
Слабые места электронных актуаторов: отказ мотора или редуктора, коррозия механизма при попадании влаги, потеря калибровки после отключения питания. При замене требует обязательной адаптации через сканер.
Электропневматический вариант. Комбинация: электромагнитный клапан управляет пневматическим актуатором, но с обратной связью по положению через датчик. Точнее обычной пневматики, проще электронного в плане ремонтопригодности.
Неисправность актуатора — одна из частых причин потери мощности и ошибок по наддуву, которую диагностируют неправильно. Прежде чем делать выводы о состоянии самой турбины — актуатор нужно проверить отдельно.

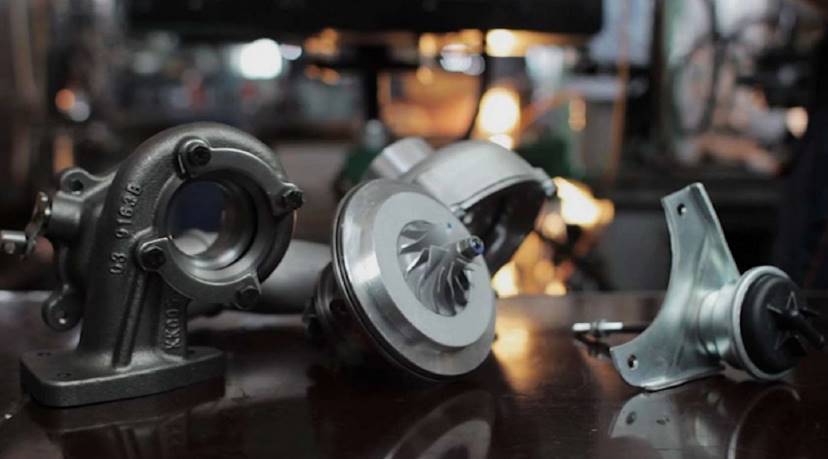

Картридж: что это и почему это ключевой элемент
Картридж (CHRA) — это центральный корпус с вращающейся сборкой: вал, подшипники, уплотнительные кольца. По сути это сердце турбины.
На рынке картридж доступен как отдельная запасная часть — в отличие от электрических реек, где производители намеренно исключают возможность замены отдельных компонентов. В случае с турбиной логика другая: картридж позволяет восстановить турбину без замены в сборе, если корпуса турбинной и компрессорной секций не повреждены.
Замена картриджа — стандартная операция в специализированных мастерских. Алгоритм: снять турбину, разобрать, оценить состояние корпусов. Если корпуса целые — заменить картридж, собрать, отбалансировать. Если повреждена крыльчатка или корпус улитки — оценивать необходимость замены соответствующей секции.
Качество картриджа критично. На рынке огромное количество дешёвых китайских аналогов с некачественными подшипниками и нарушенной балансировкой. Такой картридж может выйти из строя за несколько тысяч километров. Правильный выбор — картридж от известного производителя или восстановленный с балансировкой на специализированном оборудовании.
После замены картриджа турбина в сборе проходит балансировку ротора. Без этого вибрация на высоких оборотах неизбежна, ресурс нового картриджа резко сокращается. Балансировочный стенд — обязательный атрибут серьёзной турбомастерской.
Масло: главный фактор долголетия турбины
Подшипниковый узел турбины работает исключительно на масляной плёнке. Вал при 150 000 об/мин буквально плавает в масле — без прямого контакта металла с металлом. Толщина этой плёнки — единицы микрон. Любое нарушение подачи масла означает мгновенный контакт металлических поверхностей — и столь же мгновенный износ или разрушение.
Вязкость масла. Слишком густое масло на холодном двигателе создаёт масляное голодание в первые секунды работы — именно тогда, когда давление масла ещё не набралось. Слишком жидкое — не держит плёнку при высоких температурах. Использование масла с допусками, рекомендованными производителем двигателя — не маркетинг, а техническая необходимость.
Старое масло. Окисленное масло с примесями металлической стружки, отложениями и изменёнными вязкостными характеристиками — прямой путь к ускоренному износу подшипников картриджа. Для турбированных двигателей интервал замены масла нужно выдерживать строго — никаких «ещё немного проеду».
Загрязнённое масло. Металлическая стружка в масле — один из главных убийц турбины. И здесь кроется ключевой диагностический принцип.
Первопричина: почему просто заменить турбину — недостаточно
Это, пожалуй, самый важный раздел с точки зрения правильного подхода к ремонту.
Турбина почти никогда не выходит из строя сама по себе. Она является жертвой другой неисправности в системе смазки или смежных системах. Просто поставить новую или восстановленную турбину без устранения первопричины — значит обречь её на быстрый повторный выход из строя.
Загрязнение масла металлической стружкой. Если масло принесло в подшипники картриджа стружку от двигателя — значит в двигателе есть источник этой стружки. Возможно, это износ подшипников коленвала, износ распредвала, задиры в цилиндрах. Новая турбина, установленная с тем же маслом или без промывки системы смазки, получит ту же стружку. Ресурс нового картриджа — тысяча-полторы километров.
Правильный алгоритм: при замене или ремонте турбины из-за износа подшипников — обязательно исследовать масло на предмет металлических частиц. Сдать анализ масла или хотя бы осмотреть его на магнитной пробке и масляном фильтре. Если стружка есть — искать источник в двигателе, а не ограничиваться заменой турбины.
Масляное голодание при запуске. Турбина начинает вращаться почти сразу после запуска двигателя — и именно в этот момент масляная система ещё не вышла на рабочее давление. Если масло долго доходит до подшипников картриджа — каждый холодный запуск это секунды работы практически всухую.
Причины: загустевшее старое масло, засорённый масляный канал подачи к турбине, неисправный обратный клапан масляного насоса (масло стекает в картер при стоянке). Диагностируется проверкой времени нарастания давления масла при запуске и осмотром маслоподводящего штуцера турбины на предмет отложений.
Горение масла после глушения двигателя. После остановки двигателя турбина продолжает вращаться по инерции — уже без принудительной подачи масла и охлаждения. Температура в подшипниковом узле растёт, масло коксуется, образуются отложения в каналах. Этот процесс называется heat soak — тепловой удар.
Решение: не глушить горячий двигатель сразу после активной езды. Дать поработать на холостых 2-3 минуты. На спортивных и тюнинговых автомобилях с высоконагруженными турбинами устанавливают турботаймеры или водяное охлаждение картриджа.
Попадание посторонних предметов. Турбинное или компрессорное колесо разрушается при контакте с твёрдыми частицами. Источник со стороны турбины — разрушившийся элемент выпускного коллектора, прогоревший клапан, осколки кольца поршня. Со стороны компрессора — повреждённый или неплотно установленный воздушный фильтр.
После разрушения крыльчатки металлические фрагменты уходят дальше — в двигатель (со стороны турбины) или во впускной коллектор и цилиндры (со стороны компрессора). Найти и устранить последствия — отдельная задача.
Проблемы с системой слива масла. Масло из картриджа турбины должно свободно стекать в картер самотёком — маслосливная трубка работает без давления. Если она засорена, перегнута или имеет слишком малое сечение — в картридже создаётся масляный подпор. Масло начинает продавливаться через уплотнения в газовые тракты. Симптом — синий дым из выхлопа, расход масла. Это не всегда неисправность самой турбины — часто это проблема сливного тракта.
Диагностика турбины: что и как проверять
Визуальный осмотр. Снять патрубки с компрессорной секции — осмотреть крыльчатку. Никаких следов контакта с корпусом (задиры на лопатках), никаких видимых трещин, никакого явного люфта вала от руки. Небольшой осевой люфт вала — норма (0.03-0.1 мм в зависимости от типа подшипников). Радиальный люфт — значительно меньше. Ощутимый люфт от руки с биением — износ подшипников.
Осмотр масла на входе в турбину. Снять маслоподводящую трубку — проверить внутренний диаметр штуцера на отложения. Частично заросший канал — это масляное голодание в работе.
Проверка актуатора. Проверить ход штока от руки — должен двигаться плавно, без закусываний. Подать давление через шланг — проверить герметичность мембраны пневматического актуатора. Электронный актуатор — через диагностику с живыми данными.
Сканер и живые данные. Фактическое и расчётное давление наддува — ключевой параметр. Если фактическое давление не достигает расчётного при исправном актуаторе — вопрос к механической части турбины. Если давление нестабильно или скачет — возможна проблема с управляющим соленоидом или пневматическим контуром.
Осциллограф и анализ данных ЭБУ. Для сложных случаев — анализ адаптивных коэффициентов системы наддува, поведение клапанов управления.
Анализ масла. При любом подозрении на проблемы с подшипниками — анализ масла на металлические частицы. Это быстрый и недорогой способ понять есть ли разрушение внутри картриджа или в двигателе.
Бренды: кто производит турбокомпрессоры
Рынок турбин достаточно концентрирован — несколько крупных игроков производят большую часть мирового объёма.
Garrett Motion (ранее Honeywell Garrett) — один из крупнейших мировых производителей турбокомпрессоров. Широчайшая номенклатура, OEM-поставщик для большинства европейских и американских производителей. Качественная aftermarket-линейка.
BorgWarner — второй по масштабу игрок, особенно силён в турбинах для дизельных двигателей. OEM-поставщик для BMW, Ford, Volkswagen, Mercedes. Также производит компоненты для восстановления — картриджи, колёса.
Mitsubishi Heavy Industries (MHI Turbocharger) — доминирует в сегменте японских автопроизводителей. Subaru, Mitsubishi, Toyota — значительная часть турбин на этих автомобилях производства MHI.
IHI Corporation — ещё один японский игрок, присутствует как на японских, так и на европейских платформах.
Bosch Mahle Turbo Systems (BMTS) — совместное предприятие Bosch и Mahle, специализируется на небольших турбинах для даунсайзинговых двигателей. Широко представлен на платформах VAG.
Melett (Великобритания) — известный производитель качественных картриджей и компонентов для рынка восстановления. Широко используется специализированными мастерскими как альтернатива оригинальным запчастям при восстановлении турбин.
В aftermarket также присутствует большое количество китайских производителей картриджей и турбин в сборе. Разброс качества огромный — от приемлемого до откровенно опасного. Основная проблема — качество балансировки и материал подшипников. Хорошая турбина стоит дороже дешёвого китайского аналога по причине, а не без неё.
Как правильно эксплуатировать турбированный двигатель
Большинство правил эксплуатации продиктованы физикой процессов внутри турбины — зная её устройство, они становятся очевидными.
Прогрев перед нагрузкой. На холодном двигателе масло густое, давление набирается медленнее. Давать полную нагрузку на турбину сразу после запуска — значит гонять её на частично нагруженных подшипниках. Первые 2-3 минуты — щадящий режим, без резких ускорений.
Остывание перед выключением. После активной езды — дать двигателю поработать на холостых 2-3 минуты перед остановкой. Турбина остынет, масло смоет тепло из картриджа, коксование минимально. Особенно важно после трассы, горных дорог, активного вождения.
Регулярная замена масла. Для турбированных двигателей — строго по регламенту, без превышения интервала. Использовать масло с нужными допусками и вязкостью. Это не рекомендация — это условие нормального ресурса турбины.
Замена масляного фильтра при каждой замене масла. Старый фильтр с отложениями — источник загрязнённого масла даже после заливки свежего.
Контроль воздушного фильтра. Пропускной способности чистого фильтра достаточно, засорённый создаёт разрежение на входе в компрессор — турбина работает в ненормальных условиях. Плюс повреждённый фильтр означает пыль прямо на крыльчатке компрессора.
Не перегревать и не перегружать. Длительная работа на максимальной нагрузке без пауз — особенно в жаркую погоду при подъёме в гору с полной нагрузкой — создаёт экстремальные условия для турбины. Перед длительным спуском или остановкой дать двигателю и турбине остыть.
Итог
Турбокомпрессор — надёжный и эффективный узел, который при правильной эксплуатации и обслуживании ходит столько же, сколько и сам двигатель. Большинство ранних отказов турбин — следствие масляного голодания, загрязнённого масла, теплового удара или попадания посторонних предметов. Все эти причины предотвратимы.
В ремонте турбины главное правило — искать первопричину отказа, а не ограничиваться заменой самой турбины. Новая турбина в загрязнённой маслом системе или на двигателе с износом подшипников прослужит недолго. Диагностика первопричины — это не опция, это обязательный этап.
И отдельно — выбор мастерской для ремонта. Турбина требует специализированного оборудования: стенда для балансировки ротора, диагностики актуатора, анализа масла. Универсальный сервис, который берётся за любую задачу, и специализированная мастерская по турбинам — принципиально разный уровень результата.
