Когда в конце 90-х инженеры начали массово отказываться от гидравлического усилителя руля в пользу электрического, это подавалось как прогресс без оговорок. Меньше расход топлива, чище подкапотное пространство, никаких текущих шлангов и вечно сопливящих сальников. Всё это правда. Но за этой правдой скрывалась другая история — о том, как простой механический узел превратился в сложную мехатронную систему, ремонт которой производитель намеренно сделал максимально неудобным.
Чтобы понять где мы сейчас и почему электрическая рейка — это отдельная специализация, нужно пройти путь от первых колонок с электроприводом до современных belt-drive систем.
Откуда взялся торсион — и почему он стал главным источником проблем
Ключевое конструктивное решение, без которого ЭУР невозможен — это датчик момента на торсионе. Именно он объясняет большинство специфических неисправностей электрических реек.
Задача датчика простая: сообщить электромотору, с какой силой и в какую сторону водитель давит на руль. Без этой информации мотор не знает, сколько помощи нужно и когда.
Решение, которое придумали инженеры, элегантно по замыслу и проблематично по исполнению. Рулевой вал разрезали и соединили тонким стальным стержнем — торсионом. Когда водитель поворачивает руль, а колёса сопротивляются, торсион скручивается на доли градуса. Датчик считывает этот микроскопический угол и отправляет сигнал в блок управления.
Проблема в том, что сталь устаёт. После сотен тысяч километров, ударов о бордюры и глубоких ям торсион теряет упругость и начинает врать. Блок управления получает некорректный сигнал и считает, что водитель постоянно подруливает, хотя тот держит руль прямо. Результат — машина гуляет по полосе, ЭУР самопроизвольно подруливает, прямолинейное движение превращается в постоянную коррекцию.
Это одна из самых частых жалоб на электрические рейки с большим пробегом — и одна из самых сложных в диагностике, потому что на стоячей машине всё работает нормально.
Три поколения конструкций — три разных набора проблем
Колонка с электроприводом (C-EPS)
Первое поколение массовых ЭУР — мотор с червячным редуктором, установленный прямо на рулевую колонку в салоне. Логика понятна: дёшево, просто, легко обслуживать. Именно такие системы ставили на бюджетные автомобили начала 2000-х.
Конструктивные ограничения проявились быстро. Червячная передача имеет высокое внутреннее трение, которое полностью блокирует обратную связь от колёс. Водитель перестаёт чувствовать руками что происходит на дороге — занос передней оси, смену покрытия, начало скольжения. Руль в нулевой зоне становится «деревянным».
Второй системный недостаток — перегрев при активной парковке. При выкручивании колёс до упора мотор потребляет 60-80 ампер. Несколько минут интенсивной работы в жару — и блок управления уходит в аварийный режим защиты. Усиление пропадает, на приборке загорается предупреждение.
Именно поэтому C-EPS так и остался уделом малолитражек и городских автомобилей с небольшой массой.
Рейка с приводом на вал (P-EPS)
Следующий шаг — перенос мотора непосредственно на рулевую рейку, с приводом через соосный редуктор прямо на рулевой вал. Обратная связь улучшилась, перегрев при парковке стал менее критичным.
Но главный недостаток — ограниченный диапазон усилия. Такая конструкция хорошо работает на лёгких и средних автомобилях, но для тяжёлых кроссоверов и внедорожников её ресурса не хватает.

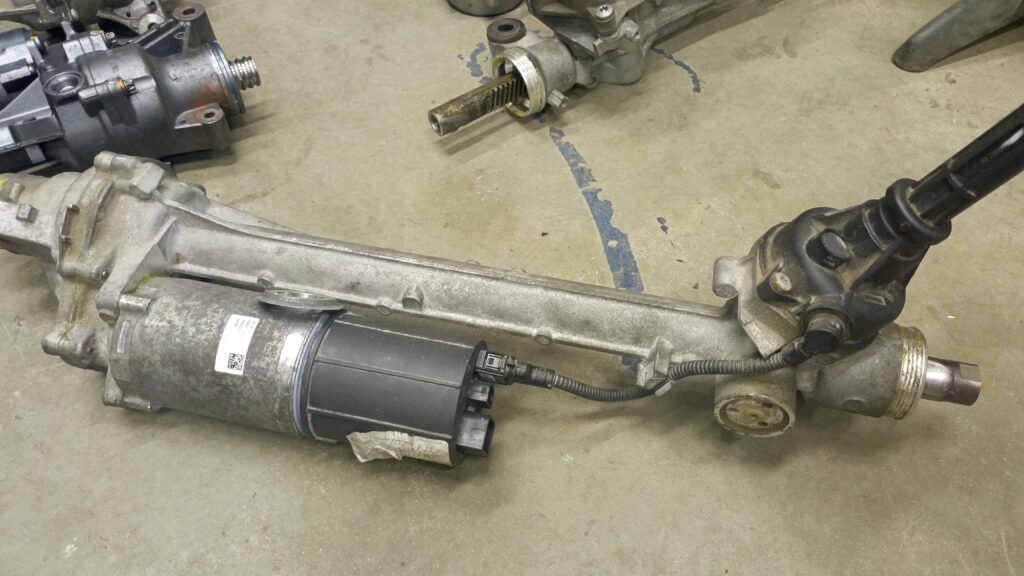

Belt-drive с шарико-винтовой передачей (R-EPS)
Наиболее совершенная из массовых конструкций — мотор, соединённый с рейкой через зубчатый ремень и шарико-винтовую передачу (ШВП). Именно она стала стандартом для среднего и премиального сегмента.
Преимущества очевидны: высокое усилие, хорошая обратная связь, возможность тонкой настройки через прошивку. Именно эта конструкция открыла дорогу к системам активной безопасности — автоматической парковке, удержанию полосы, доруливанию в экстренных ситуациях. Без R-EPS не было бы ни Lane Keeping Assist, ни Emergency Lane Keeping, ни современных систем автопилота. Электрическая рейка с точным цифровым управлением — это физический исполнительный механизм для всей этой электроники.
Но именно здесь производители заложили конструктивные решения, которые превратили ремонт в отдельную специализацию.
Зубчатый ремень находится внизу, в зоне прямого контакта с дорогой. Повреждение пыльника, попадание воды или реагентов — и ремень быстро теряет ресурс. Сама рейка стала герметичным монолитом: если через повреждённый сальник внутрь попадает конденсат, вода оказывается прямо на датчиках и плате управления.
И главное — датчик момента калибруется на заводском стенде в паре с конкретным блоком управления. Отдельно он в каталог запчастей не поставляется. Сдвиг датчика на доли миллиметра при разборке приводит к потере калибровки и ошибкам блока управления. Формально небольшая неисправность превращается в замену рейки в сборе — именно на это и рассчитан официальный регламент.
Что это означает для сервиса
Три разных конструкции — три разных подхода к диагностике и ремонту. C-EPS на бюджетных авто с большим пробегом — это прежде всего торсион и датчик момента. P-EPS — ресурс редуктора и состояние подшипников мотора. R-EPS — состояние ремня и ШВП, герметичность корпуса, калибровка после любого вмешательства в электронную часть.
Именно последний тип сейчас доминирует на рынке и именно с ним связана большая часть сложных случаев в специализированных мастерских. Почему ремонт электрической рейки требует отдельного оборудования, отдельного программного обеспечения и принципиально другого подхода к диагностике — об этом во второй части.
Продолжение следует. Часть 2 — диагностика, калибровка и почему производитель намеренно усложнил ремонтопригодность.
Благодарим технических специалистов автосервиса по ремонту и восстановлению электрических рулевых реек «АвтоХаб-М» за помощь в подготовке материала.
