В первой части разобрали три поколения конструкций ЭУР и объяснили почему торсион с датчиком момента — это одновременно ключевой элемент системы и главный источник проблем. Теперь о том, что это означает на практике — для диагностики, для ремонта и для понимания того, почему производитель выстроил систему именно так.
Почему диагностика электрической рейки сложнее, чем кажется
Гидравлическая рейка была честной механикой. Стук — значит износ втулки или вала. Течь — значит сальник. Тяжёлый руль — давление в системе, насос, клапан. Всё это диагностировалось руками и ушами, без сканера.
Электрическая рейка добавила к механике два слоя — силовую электронику и программное обеспечение. И неисправность теперь может жить в любом из трёх слоёв, причём симптомы на поверхности одинаковые.
Возьмём простой пример: руль тянет вправо. В случае гидравлической рейки — регулировка, механический износ, давление. В случае электрической — это может быть износ торсиона, дрейф нуля датчика момента, ошибка калибровки угла поворота руля, программный сбой блока управления, проблема с питанием или массой, или просто банальный развал-схождение. Внешний симптом один, причин — десяток.
Поэтому диагностика электрической рейки начинается не с подъёмника, а со сканера и осциллографа. Нужно видеть живые данные с датчика момента при движении, отслеживать ток потребления мотора, смотреть на поведение системы в динамике — на стоячей машине многие неисправности просто не воспроизводятся.
Это первое, что отличает специализированную мастерскую от универсального сервиса: не набор инструментов, а методология диагностики. Без понимания как система работает в норме — невозможно корректно интерпретировать отклонения.
Калибровка — не опция, а обязательный этап
Любое вмешательство в электрическую рейку, которое затрагивает датчики или блок управления, требует последующей калибровки. Это не пожелание, это условие работоспособности системы.
Датчик угла поворота руля должен знать где находится «ноль» — прямолинейное положение колёс. Если эта информация потеряна или искажена, система удержания полосы будет работать некорректно, а в некоторых случаях ЭУР будет постоянно подруливать даже при движении прямо.
Датчик момента на торсионе калибруется ещё на заводе в паре с конкретным блоком управления — и это принципиальный момент. Он не является универсальным компонентом. Поставить датчик от другой рейки и просто подключить — не работает. Блок управления сравнивает показания с эталонными значениями, зашитыми в память при производстве, и при несовпадении уходит в аварийный режим.

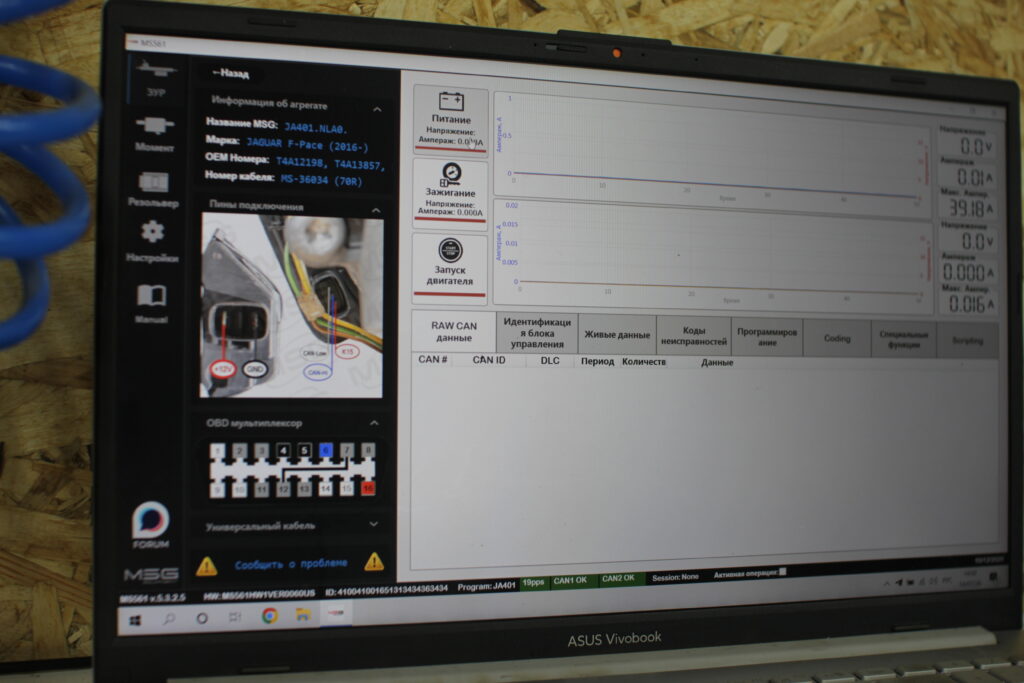

Калибровка после ремонта выполняется через дилерское или специализированное диагностическое оборудование с поддержкой конкретной платформы. Для части автомобилей достаточно мультимарочного сканера с нужным модулем. Для других — только дилерский стенд или специфический программатор под конкретную марку. И это не техническая случайность — это осознанное решение производителя.
Политика «замени в сборе» — как это работает
Официальный регламент большинства автопроизводителей по неисправностям рулевой рейки содержит одну фразу: замена рулевого механизма в сборе. Никакого разбора, никаких отдельных компонентов в каталоге запчастей.

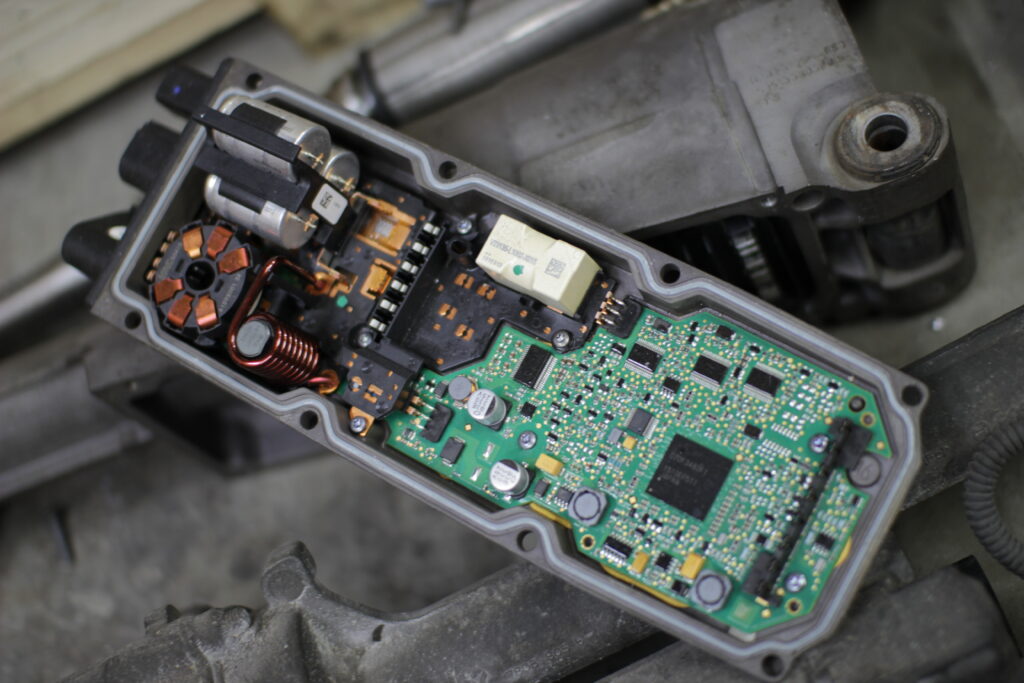

Механика этого решения проста. Датчик момента залит компаундом или запрессован так, что без специнструмента его не извлечь без риска повреждения. Плата блока управления залита герметиком. Втулки запрессованы без расчёта на замену. Отдельно датчик в каталоге не числится — только рейка в сборе.
В итоге мелкая неисправность — дрейф нуля датчика, пробой одного транзистора на плате, износ одной втулки — официально означает замену всего узла. Стоимость новой оригинальной рейки на автомобиль среднего класса начинается (в лучшем случае) от нескольких сотен евро и легко уходит за тысячу и более на премиальных марках.
Именно здесь и возникает запрос на специализированный ремонт — восстановление рейки с заменой конкретного вышедшего из строя компонента, перепрошивкой или ремонтом платы, последующей калибровкой на стенде. Технически это возможно — но требует оборудования, знаний и опыта работы с конкретными платформами.
Steer-by-wire — следующий уровень той же логики
Финальная точка эволюции — системы руления по проводам, где физический вал между рулём и рейкой отсутствует вовсе. Руль в салоне подключён к мотору-эмулятору, который имитирует усилие и обратную связь. Рейка управляется отдельным приводом по цифровой шине.
Первые серийные системы такого типа появились на Infiniti Q50 ещё в 2013 году — с аварийной электромагнитной муфтой, которая при отказе электроники механически соединяла вал. В современных реализациях — Lexus RZ, Tesla Cybertruck — муфты нет. Резервирование обеспечивается дублированием электронных плат.
С точки зрения ремонтопригодности это следующий уровень той же политики: два независимых мехатронных узла вместо одного, калибровка которых между собой критична, и полное отсутствие механического резерва.
Пока такие системы редкость. Но направление очевидно.
Что в итоге важно понимать
Электрическая рейка — это не улучшенная версия гидравлической. Это принципиально другой класс узла, где механика, электроника и программное обеспечение равнозначно важны. Неисправность в любом из трёх слоёв даёт одинаковые внешние симптомы — и разобраться без правильной методологии и оборудования невозможно.
Производитель выстроил систему так, чтобы официальный путь был один — замена в сборе. Специализированный ремонт существует и работает, но требует совершенно другого уровня подготовки, чем работа с гидравликой.
И отдельно — ЭУР это не только сложность для сервиса. Именно он сделал возможными все современные системы активной безопасности. Без точного цифрового управления рейкой не было бы ни автоматической парковки, ни удержания полосы, ни аварийного доруливания. Электрическая рейка — это исполнительный механизм, на котором держится половина того, что сегодня называют системами помощи водителю.
Об этом — и о том как специализированные мастерские работают с конкретными неисправностями на практике — в следующей части.
Продолжение следует. Часть 3 — реальная практика ремонта электрических реек: оборудование, типичные неисправности по платформам, калибровка и согласование с системами автомобиля.
