В первых двух частях разобрали эволюцию конструкций и логику намеренной неремонтопригодности, которую производители заложили в современные электрические рейки. Теперь о том, как специализированный ремонт выглядит на практике — не в теории и не по официальному регламенту, а в реальном цехе, где эти рейки действительно чинят.
Механика: там где начинается работа
Разборка электрической рейки belt-drive конструкции — это уже не то, к чему привык мастер с опытом работы по гидравлике. Шарико-винтовая передача, которая преобразует вращение мотора в линейное перемещение вала рейки, содержит десятки стальных шариков малого диаметра, удерживаемых в строго определённых канавках.
При разборке ШВП шарики рассыпаются. Собрать их обратно — отдельная процедура: пинцет, лупа или бинокуляр, полное терпение. Каждый шарик на своём месте, ни одного лишнего и ни одного недостающего — иначе передача при работе разрушит сама себя. Это не сложно концептуально, но требует аккуратности и времени, к которым в универсальном сервисе просто не привыкли.
После сборки ШВП промывается, закладывается специализированная смазка с нужной вязкостью — не любая, а та, которая рассчитана на работу в условиях высоких знакопеременных нагрузок при малых перемещениях. Затем корпус собирается и проверяется на плавность хода вручную — до того как подключать электронику.
Зубчатый ремень привода осматривается отдельно. Если пыльник был повреждён и внутрь попала грязь или реагенты — ремень меняется без вариантов. Перескочивший при резком манёвре ремень означает мгновенную потерю усиления, и это уже вопрос безопасности.
Электроника: два сценария, оба сложные
Электронная часть электрической рейки делится на два принципиально разных случая — и подход к каждому свой.

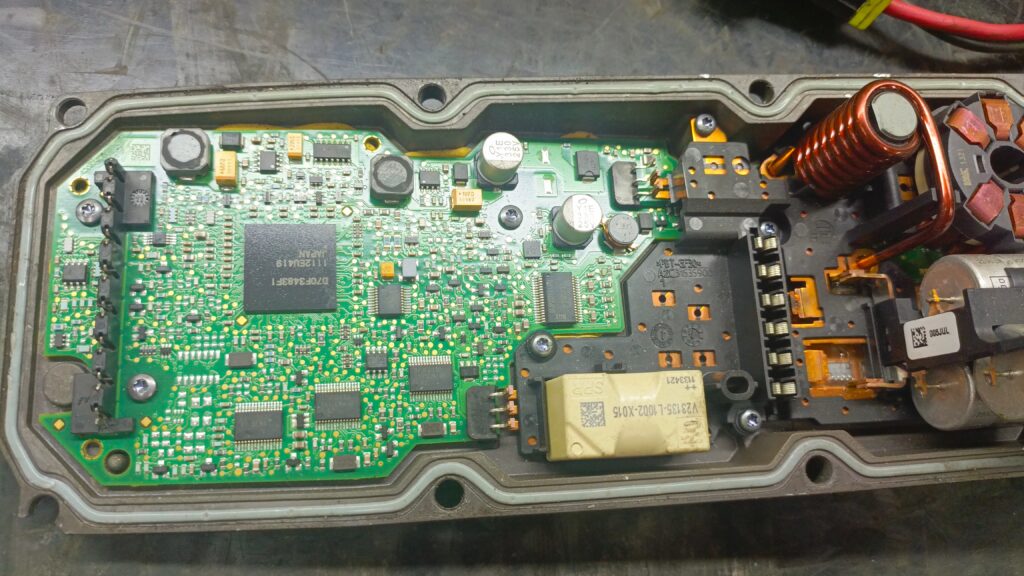

Вода на плате. Классическая история: повреждён сальник или пыльник, внутрь попал конденсат, плата блока управления получила влагу. Результат — короткое замыкание, ошибки по шине CAN, аварийный режим или полный отказ усиления.
Плата снимается, промывается изопропиловым спиртом, просушивается. Дальше — осмотр под микроскопом: окисленные контакты, пробитые транзисторы, вздувшиеся конденсаторы. Всё это паяется — при наличии нужной компонентной базы и умения работать с SMD-монтажом. Стандартные DIP-компоненты в этом смысле проще: крупные, доступные, заменить несложно. Вопрос в том, чтобы правильно диагностировать что именно вышло из строя, а не менять всё подряд.

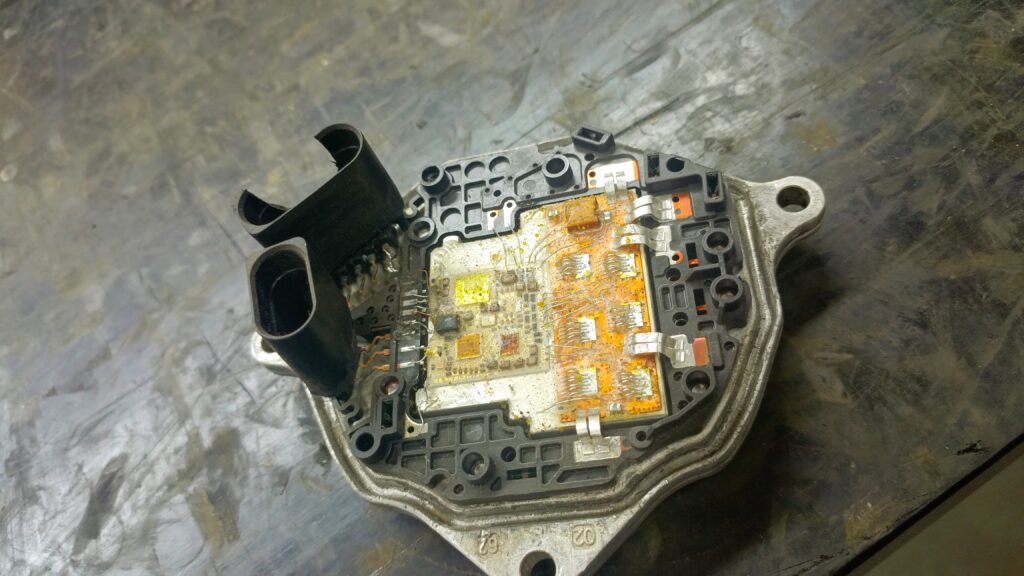

Керамические платы с золочёными проводниками. Это отдельный уровень сложности, встречающийся на платах блоков управления части европейских и японских платформ. Монтаж выполнен тончайшими золочёными проводниками — wire bonding — которые соединяют чип с контактными площадками. От вибрации, особенно при эксплуатации на плохих дорогах, эти проводники со временем отходят от контактов.
Внешне плата выглядит исправной. Никаких следов перегрева, никаких видимых повреждений. Но система не работает или работает нестабильно. Найти обрыв можно только под микроскопом с миллиомметром — проверяя каждый проводник по цепи. Восстановление — микросварка или замена чипа целиком, если есть донорская плата. Это уже уровень микроэлектроники, и таких специалистов в авторемонтной сфере единицы.
Финальный этап: адаптация на живом автомобиле
После того как рейка механически собрана и электроника восстановлена, начинается самый ответственный этап — установка на автомобиль и адаптация системы.
Часть реек после установки требует калибровки положения руля и согласования с центральным блоком управления автомобиля. Это процедура прошивки, которая идёт по шине CAN и занимает от нескольких минут до получаса-сорока минут в сложных случаях.
Прерывать её нельзя. Если питание пропадёт в середине процесса — блок управления рейки с высокой вероятностью уходит в состояние, из которого его уже не вернуть перезапуском. Это означает замену блока.
Проблема в том, что автомобиль во время адаптации живёт своей жизнью: включает нагрузки, активирует системы, просаживает бортовую сеть. Штатный аккумулятор — особенно если он уже не новый — может не удержать напряжение на нужном уровне в самый ответственный момент.
Решение, которое используют в специализированных мастерских — внешнее зарядное устройство с током 60 ампер, подключённое параллельно аккумулятору на весь период адаптации. Оно дублирует аккумулятор и держит напряжение в бортовой сети стабильным независимо от того, что включает автомобиль. Это не перестраховка — это обязательное условие для ряда платформ.
После калибровки рейка проверяется на стенде и на ходу: равномерность усилия по всему диапазону угла поворота, отсутствие закусываний, корректная работа систем помощи водителю если они есть.
Где проходит граница возможного
Специализированный ремонт электрической рейки решает большинство реальных неисправностей — механический износ ШВП и втулок, повреждение ремня, отказ платы от влаги или вибрации, дрейф датчика момента на старых платформах.
Но есть случаи, где граница ремонтопригодности задана программно, а не физически. Новые автомобили с привязкой блока управления рейки к VIN — яркий пример. Если чип прошит под конкретный автомобиль и перепрошивка возможна только через дилерскую инфраструктуру — никакой альтернативы нет. Механика может быть в идеальном состоянии, а рейка всё равно не будет работать на другом автомобиле и не поддастся восстановлению без дилерского оборудования.
Это не техническая необходимость — это политика. И она становится жёстче с каждым поколением автомобилей.
Именно поэтому в нише ремонта электрических реек сейчас такой острый дефицит компетентных мастерских. Войти в эту тему непросто: нужно оборудование для диагностики и калибровки, опыт работы с микроэлектроникой, понимание CAN-архитектуры конкретных платформ и постоянное обновление знаний по мере того как производители усложняют защиту. Но именно это делает специализацию устойчивой — барьер входа высокий, а спрос будет только расти по мере того как парк автомобилей с ЭУР стареет и выходит из гарантии.
Материал подготовлен при поддержке специалистов «АвтоХаб-М» — станции, специализирующейся на ремонте и восстановлении электрических рулевых реек.
